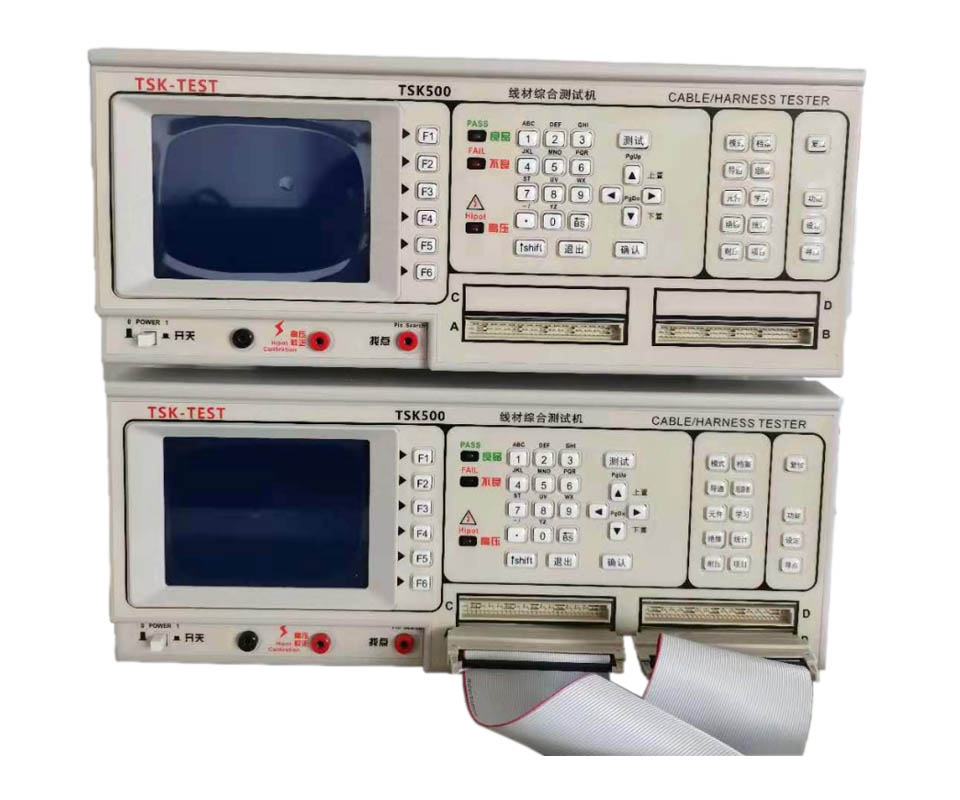

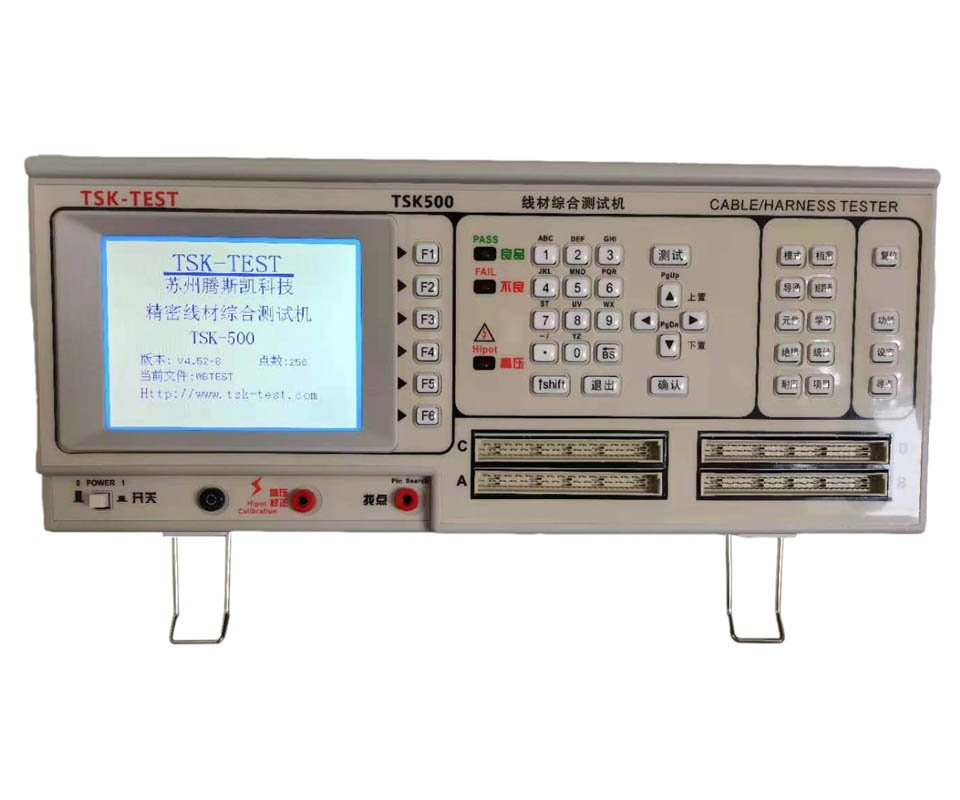

线材测试机特点
线材测试机产品特点：
1.最高1500V测试电压
2.最高可测512测试点
3.系统可自动扫描自动找点
4.提供 320x240 分辨率图形液晶显示
5.线性与安规测试一应俱全
6.可程序化连续测试
7.提供多种接口，可作各种不同之应用
8.系统提供统计与打印功能
9.提供先进的瞬间短断路/导通测试
10.可作线材单边测试/绝缘测试
|
量测功能 |
|||
|
测试项目 |
|||
|
项目 |
符号 |
量测范围 |
|
|
断/短路 |
O/S |
2KΩ ~ 50KΩ |
|
|
瞬间短断路测试 |
|
2KΩ ~ 50KΩ |
|
|
短断路端点判断 |
|
|
|
|
导通 |
COND |
Max.50.0Ω |
|
|
电阻 |
R |
Max.10.0MΩ |
|
|
电容 |
C |
1pF ~ 1uF |
|
|
二极管 |
Zener |
0 - 7V |
|
|
绝缘 |
IR |
1MΩ ~ 1GΩ |
|
|
单边测试 |
|
|
|
|
耐压 |
Hipot |
Max.5mA |
|
|
进阶功能 |
可程序化连续测试 |
|
|
基本准确度 |
±5% |
|
|
测试扫瞄模式 |
自动/短路扫瞄可切换 |
|
|
量测时间 |
0.01 Sec 基本值 |
|
|
量测频率与讯号 |
低电压量测讯号 |
|
|
高压绝缘测试 |
200 ~ 1500Vdc；100 ~ 1000Vac |
|
|
显示/声响装置 |
320×240 分辨率图形液晶显示 |
|
|
量测接点 |
128 量测接点 |
|
|
控制面版 |
系统/快速/编辑/功能 按键群组 |
|
|
界面 |
打印机端口 |
|
|
记忆装置 |
Flash Memory |
|
|
电源供应 |
115/230 Vac 电压输入±10% |
|
|
配件 |
自动找点探针 |
|
|
温湿度 |
摄氏15ºC ~ 40ºC |
|
|
尺寸(宽x高x深) |
450×190×460mm |
|
|
重量 |
重约13Kgs（不含配件) |
|
|
线材规格要求 |
最大容许电容量 1µF |
|
|
订购信息 |
||
|
8720N |
200 ~ 700Vdc；电阻1MΩ；绝缘1MΩ ~ 500MΩ |
|
|
8720(FA) |
200 ~ 700Vdc；200 ~ 500Vac；电阻1MΩ |
|
|
8710(FA) |
200 ~ 1500Vdc；100 ~ 1000Vac；电阻10MΩ；绝缘1M ~ 1GΩ |
|
|
/C2 |
256测试点 |
|
|
/C3 |
512测试点 For 8720N |
|
|
AV-8685DH1 |
二合一64Pin转牛角转接头 |
|
|
AK-8600F1 |
8600治具扁平电缆（30cm） |
|
|
KB-8685K1 |
校验治具组 |
|
