自动端子截面分析仪TSK4500

<
  • http://www.tsk-cabletest.com/uploads/allimg/210325/1-210325143040.jpg
>

自动端子截面分析仪TSK4500

  自动端子截面分析仪TSK4500

  一、TSK-4500用途(usage): 本端子截面分析仪是一体型触摸屏式端子切割和研磨仪:自动切割与研磨。 切割和研磨时间:5---45 秒,线径适用范围范围 0mm²--180mm²,精度:2µm。 该系统适合汽车业、家电业、电子业等领域端子截面分析测试要求。

  二、系统特点(Characteristic)

  1.无需树脂凝固

  以往树脂凝固硬化裁断;然后粗磨,抛光,费时费力,做一个样品要花数小时。现在本产品不需树脂凝固,制作一个小的样品 45 秒即可完成。

  2.全自动切割研磨及测量一体机

  本切割磨抛一体机集成视频测量显微镜,可以单独切割,单独磨抛,也可以全自动切割磨抛,还有《学习模式》,可以看图操作(行业独家);甚至可以客户自定义设置参数,进行个性化切割磨抛,只要能夹持住,都不成问题;可视化的切割位置,切割位置任意设置,定位精度 5um 以内,无损伤切割及磨抛。

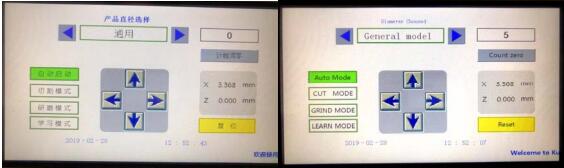

  3.切割及研磨机台 7 寸触摸屏截面,中英文双语言,操作无压力

  4.端子专用夹具可对应各种尺寸的端子精美的不锈钢材料夹具(别家为铝材,易磨损),细牙夹持,精密切割的好助手,耐腐蚀;

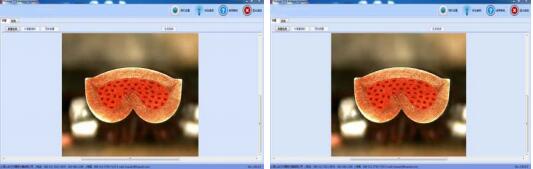

  4.中英文专业端子分析软件(出口亚欧美市场),支持 win XP,win7,win8,win10的 32 位及 64 位系统;可分析压缩比 C/R,C/H,C/W 等 10 几项标准测试数据。

  精确定位测试位置,简洁画面,一键导出端子截面测试报告(Excel 格式),可以保存或打印。

  三、系统结构及配置(System Stru cture)

  1.大功率精密切割电机;精密磨抛及升降电机;

  2.彩色高清 7 寸触摸屏

  3.日本米思米(Misumi)滚珠丝杠及台湾上银滑轨;

  4.日本松下(Panasonic)伺服电机;

  5.高清显微镜,高清工业相机: 德国 Basler 500 万像素 CCD 摄像头;

  0.7-4.5X ,视频总放大倍率:12~312X

  6.电线适用范围::0---180mm²

  7.电源:AC100V~AC240V,功率:350W

  8.成像系统软件:华乃尔专业端子图像测量软件(Huanair Terminal Cross-sect

  ion Analyze System)

  9.切割片规格:Φ125X0.5mm

  10.研磨砂纸:1200#

  11 标准检定尺 0.1/10mm

  12.端子金相配件

  13.照明光源:全白 LED 可调照明装置

  14.22 寸电脑一体机
